Saringan Helikoid

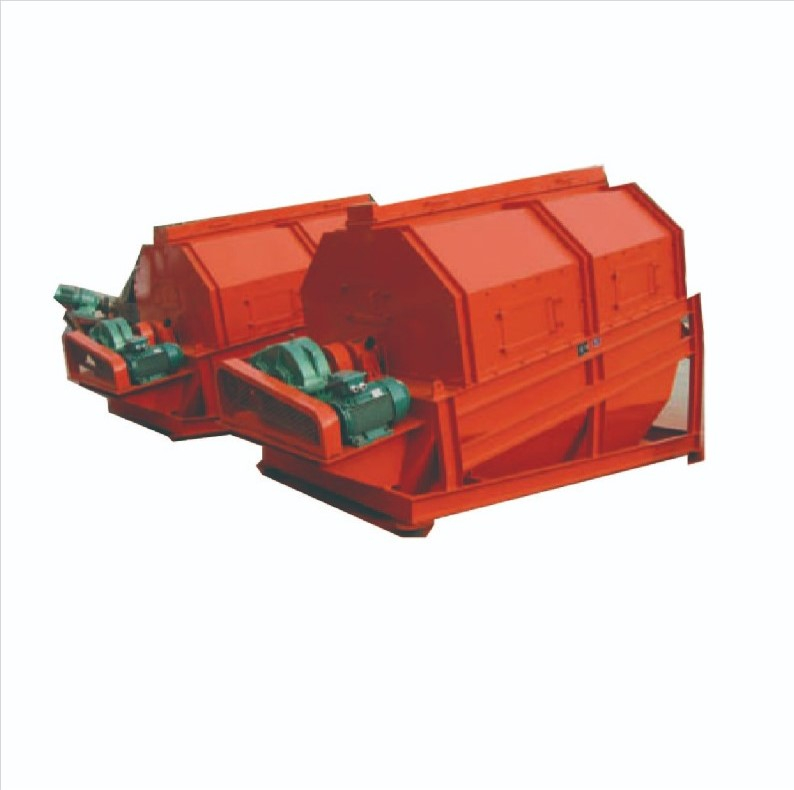

1. Ikhtisar layar putar seri SH:

Layar putar seri SH adalah jenis peralatan penyaringan baru yang dikembangkan oleh perusahaan kami setelah bertahun-tahun berlatih dan menyerap keunggulan produk serupa di dalam dan luar negeri.Tingkat penyaringannya yang tinggi sangat cocok untuk menyaring bahan yang lengket dan basah, dan lubang saringan tidak mudah tersumbat.Oleh karena itu, banyak digunakan dalam penyaringan dan penilaian batubara mentah, pasir, batu pecah, dan bahan lainnya di industri seperti tenaga listrik, pertambangan, metalurgi, bahan bangunan, dan teknik kimia.

2. Struktur dan prinsip kerja peralatan layar putar SH:

Mesin ini terutama terdiri dari motor, peredam, perangkat roller, rangka, dan mekanisme lainnya.Perangkat roller disusun miring.

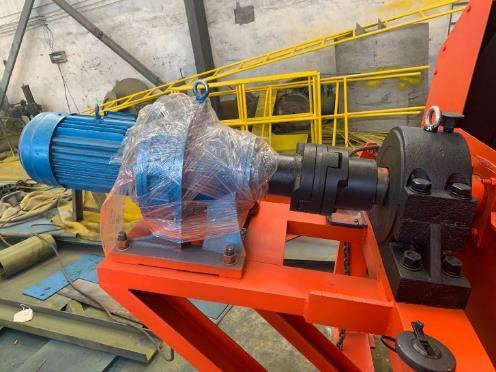

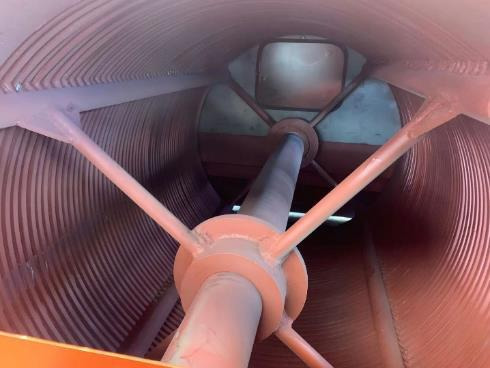

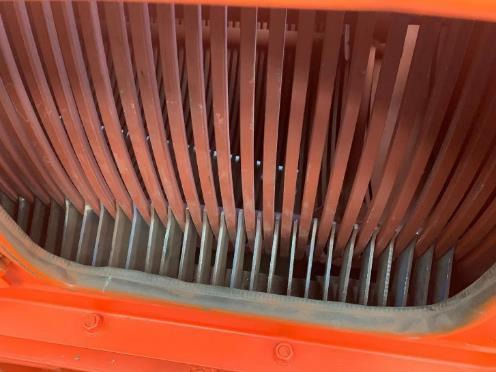

Motor dihubungkan ke mekanisme drum melalui peredam, dan menggerakkan mekanisme drum untuk berputar pada porosnya.Ketika bahan memasuki perangkat drum, karena kemiringan dan rotasi perangkat drum, bahan yang memenuhi syarat (produk di bawah layar) dibuang melalui layar lingkaran luar drum, dan bahan yang tidak memenuhi syarat (produk di layar) dibuang. melalui ujung drum.

Perangkat roller disegel melalui penutup penyegelan bodi untuk memastikan bahwa peralatan secara efektif mencegah keluarnya debu dan polusi debu selama pengoperasian.Saat mengganti layar, Anda hanya perlu membuka penutup segel badan mesin untuk menggantinya, yang mudah dioperasikan.

3. Pemasangan dan commissioning layar putar tipe SH:

3.1.Mesin ini dipasok sebagai satu unit setelah dirakit oleh perusahaan kami.Setelah menerimanya, pengguna harus memeriksanya dengan cermat untuk mengidentifikasi dan menghilangkan segala masalah buruk yang mungkin timbul selama pengangkutan.

3.2.Masalah-masalah berikut harus diperhatikan selama pemasangan dan penyesuaian mesin:

3.2.1 Deviasi horizontal mesin harus tidak lebih dari 1mm/m.

3.2.2.Tidak boleh ada benda lain yang dipasang pada seluruh komponen peralatan untuk menghindari pengaruh pada kekuatan dan kekakuan peralatan.

3.2.3 Setelah pemasangan, lepaskan alat pemasangan, dll., dan tidak boleh ada benda asing yang tertinggal di dalam drum.

3.2.4 Saat memasang feed hopper, berhati-hatilah agar tidak mengganggu perangkat drum.Kesenjangan antara hopper umpan dan lubang bagian dalam pada permukaan ujung perangkat drum harus minimal 10 mm.

3.2.5 Semua pengencang peralatan harus terpasang dengan kuat dan dapat diandalkan tanpa kelonggaran.

3.2.6 Setelah mesin dipasang dan disetel dengan benar, dan konfirmasi lebih lanjut, commissioning tanpa beban dapat dilakukan.

3.3 Uji coba tanpa beban dijalankan

3.3.1 Setelah pengoperasian terus menerus selama 2 jam, kenaikan suhu bantalan tidak boleh melebihi 35°.

3.3.2 Semua pengencang harus terpasang dengan kuat dan tidak kendor.

3.3.3.Tidak ada suara abnormal yang berlebihan.

3.3.4 Setelah memastikan bahwa tidak ada kelainan pada uji coba tanpa beban, uji coba dengan beban dapat dilakukan.

3.4 Uji beban dijalankan

3.4.1.Peralatan harus dihidupkan terlebih dahulu dan dapat dimuat secara merata hingga terisi penuh setelah pengoperasian normal.

3.4.2 Peralatan tidak boleh mengeluarkan suara benturan yang berlebihan atau signifikan secara berkala.

3.4.3.Pengoperasian terus menerus selama 8 jam, kenaikan suhu tidak melebihi 35 °

3.4.4 Hentikan pengumpan sebelum diparkir, dan tunggu hingga bahan di dalam drum benar-benar habis sebelum diparkir.

3.4.5.Jika kondisi di atas terpenuhi, maka dapat diproduksi dan digunakan.

3.4.6 Tidak diperbolehkan melakukan penyesuaian saat peralatan sedang berjalan.

4. Pelumasan peralatan screening

4.1.Sering-seringlah memperhatikan dan melakukan pekerjaan dengan baik tepat waktu dalam melumasi berbagai bagian peralatan untuk memastikan pengoperasian normal mesin dan memperpanjang masa pakai peralatan.

Gemuk pelumas yang digunakan pada mesin ini adalah gemuk pelumas berbahan dasar kalsium.

Pengguna menentukan siklus pelumasan sesuai dengan kondisi pengoperasian tertentu, dan memperhatikan pembersihan kotoran peralatan setiap shift.

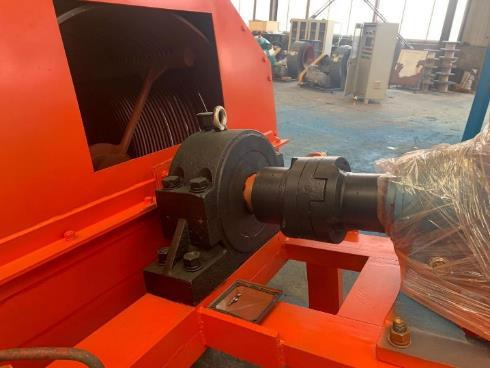

Badan peralatan dilengkapi dengan empat titik pelumasan, yang masing-masing disusun pada dudukan bantalan kepala dan ekor di kedua sisi peralatan.

Pelumasan peralatan harus dilakukan selama penghentian.

4.6.Peredam motor harus mematuhi instruksinya.

5. Pemeliharaan peralatan

5.1 Peralatan harus diawasi dan dikelola oleh personel khusus.

Pemeliharaan peralatan harus dilakukan selama penghentian.Pemeliharaan dan perbaikan saat peralatan sedang beroperasi tidak diperbolehkan.

Personil manajemen dan pemeliharaan peralatan harus secara teratur memeriksa pengoperasian peralatan, seperti apakah semua pengencang terpasang dengan kuat dan dapat diandalkan, dan apakah bagian yang berputar berputar secara fleksibel.

6. Gunakan:

6.1.Setelah mesin beroperasi normal, pemberian makan dapat dimulai.

Dalam kondisi kerja normal, kenaikan suhu bantalan tidak boleh melebihi 30°, dan suhu maksimum tidak boleh melebihi 70°.Jika suhu di atas terlampaui, kendaraan harus segera dihentikan, penyebabnya harus diidentifikasi, dan kesalahan harus segera diatasi.

Sebelum berhenti, hentikan pengumpan dan tunggu hingga bahan dalam perangkat drum benar-benar habis sebelum mematikan motor.

PARAMETER TEKNIS:
