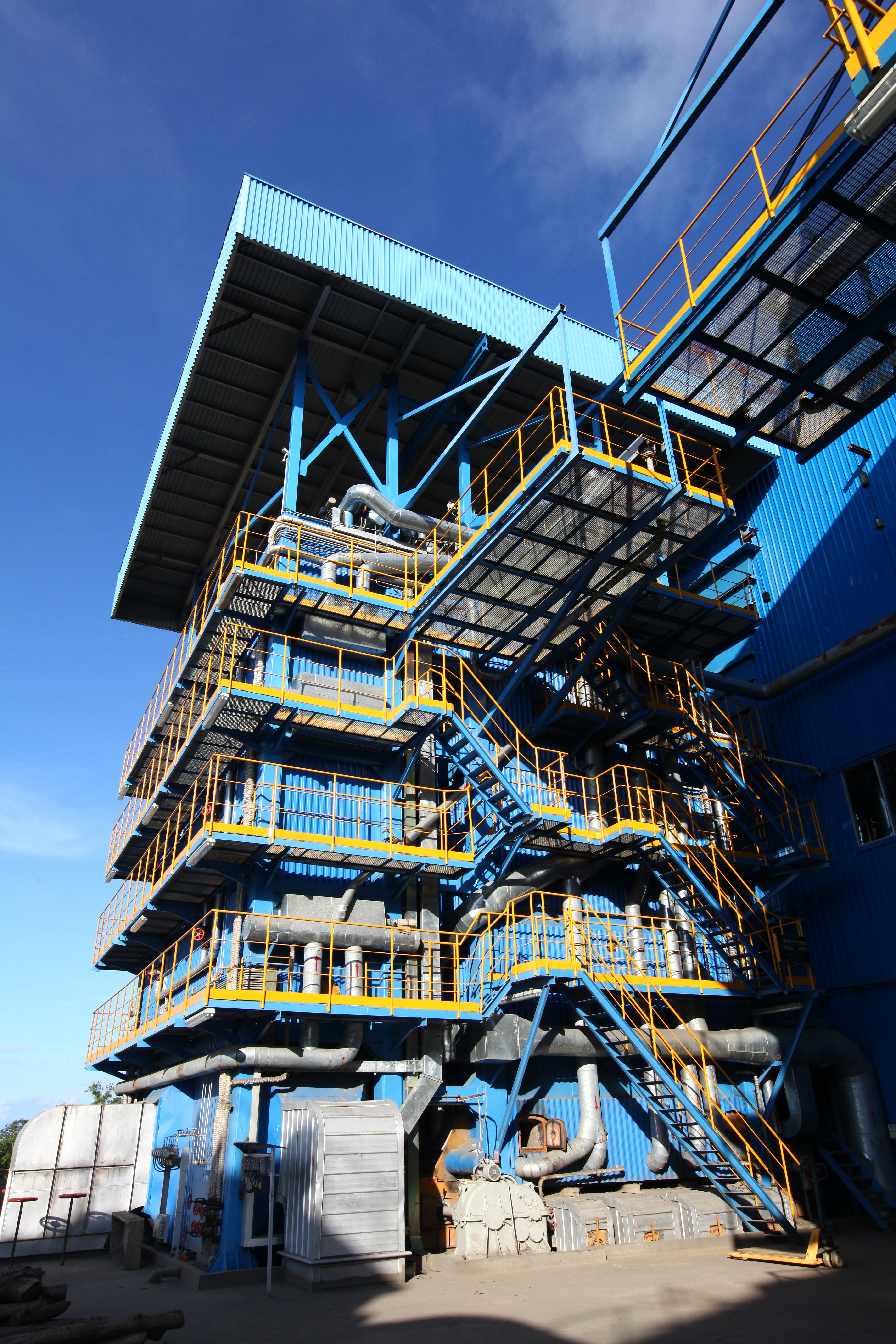

Modifikasi atau Transformasi Grate Boiler

Modifikasi boiler menjadi perhatian pelanggan kami di Indonesia dalam beberapa tahun terakhir, dan setiap pengguna memiliki situasi dan kebutuhan yang berbeda.Beberapa pengguna hanya ingin meningkatkan efisiensi pengoperasian boiler dalam jangka waktu lama dan dibatasi oleh anggaran biaya;sementara beberapa pengguna harus melakukan modifikasi boiler karena persyaratan kebijakan atau penggantian bahan bakar.

Pelanggan Indonesia pada Tahun 2020, kami menyebutnya BW, menggunakan boiler grate rantai terbalik pembakaran campuran kayu batubara 50 t/h dari produsen boiler dalam negeri pada tahun 2007. BW ingin mengurangi biaya pengoperasian dengan mengganti bahan bakar dengan nilai pembakaran tinggi menjadi campuran batubara bernilai kalori rendah dan limbah kayu.BW perlu melakukan reformasi boiler untuk tujuan ini, dan beban boiler yang direformasi dapat memenuhi kebutuhan sebelumnya.

Berikut parameter boiler sebelumnya:

1. Penguapan terukur boiler: 50 t/jam

2. Tekanan uap jenuh boiler : 3,82 MPa

3. Suhu uap super panas boiler: 450 ℃

4. Suhu air umpan boiler: 150 ℃

5. Desain suhu udara pendingin: 30 ℃

6. Efisiensi ketel: 81 %

7. Suhu gas buang boiler yang melelahkan: 180 ℃

8. Bahan bakar desain sebelumnya: batubara dengan 5252Kkal/kg : limbah kayu = 8:2

Target setelah modifikasi adalah:

1. Penguapan terukur boiler: 40~50 t/jam

2. Tekanan uap jenuh boiler : 3,82 MPa

3. Suhu uap super panas boiler: 450 ℃

4. Suhu air umpan boiler: 150 ℃

5. Desain suhu udara pendingin: 30 ℃

6. Efisiensi ketel: 81 %

7. Suhu gas buang boiler yang melelahkan: 145 ℃

8. Bahan bakar desain sebelumnya: batubara dengan 5252Kkal/kg : limbah kayu = 8:2

Analisis batubara:

Q _netar 3000 ~4000 Kkal/kg

Nilai pembakaran kayu limbah：2600KCAL/kg

Kayu sisa dihancurkan hingga berukuran kurang dari 40X40X5mm

Bagaimana dengan tata letak modifikasinya?

Setiap permukaan pemanas boiler dapat memenuhi persyaratan pengoperasian, sehingga hanya tungku yang dimodifikasi untuk memastikan bahwa boiler dapat mencapai penguapan terukur dan meningkatkan efisiensi termal boiler ketika nilai kalor bahan bakar rendah.

Kami mengubah koordinasi lengkungan depan dan belakang untuk membuat laju aliran gas buang di deru lebih masuk akal, meningkatkan area pemanasan tungku, menambahkan dinding air membran sekunder ke dinding depan, meningkatkan penyerapan panas dari tungku, kurangi suhu keluar tungku, dan lindungi superheater.

Untuk meningkatkan kondisi pembakaran, mengurangi konsumsi batubara, meningkatkan suhu rata-rata tungku, kami meningkatkan tabung lengkung belakang dan udara sekunder lengkung belakang.

Untuk meningkatkan tingkat pembakaran bahan mudah menguap pada limbah kayu, kami memilih untuk mengubah struktur nosel udara sekunder di dinding depan untuk meningkatkan laju aliran keluar, sehingga udara sekunder memiliki kekakuan dan daya tembus yang baik.

Akankah strukturnya berubah??

Steam drum : penambahan 4 lubang lagi pada drum untuk dinding air membran baru, tabung atas dan bawah dengan spesifikasi φ89x5, lainnya tidak ada perubahan.

Sistem pendingin air: Desain aslinya tidak memiliki lengkungan belakang, pengaturan ini tidak kondusif untuk pembakaran tepat waktu bahan bakar bernilai kalori rendah, oleh karena itu, bagian bawah dinding belakang perlu diubah menjadi lengkungan belakang, dan pada saat yang sama, struktur tikungan diadopsi untuk bagian pipa untuk mengatur udara sekunder, dan lengkungan depan dihubungkan.Ini memiliki koordinasi yang baik, meningkatkan kapasitas pencampuran dan daya dukung panas gas buang suhu tinggi, dan menghindari kokas yang disebabkan oleh suhu tinggi lokal.

Sistem superheater dan pengurangan suhu: tidak ada perubahan struktur tetapi menambahkan penutup keausan untuk superheater.

Economizer: tidak ada perubahan struktur tetapi menambahkan penutup keausan.

Pemanas awal udara: tidak ada perubahan struktur, namun pengguna mempertimbangkan untuk mengganti pemanas awal udara berlapis enamel.

Sistem pembakaran: ubah nosel udara ke struktur rata;

Dinding tungku: tidak ada perubahan.

Tata letak perpipaan boiler: menambahkan pipa drainase untuk dinding air depan, yang lainnya tidak ada perubahan.

Aliran udara sekunder: Ubah posisi udara sekunder di dinding belakang dan struktur nosel, untuk memasukkan gas buang suhu tinggi dan sejumlah besar partikel panas suhu tinggi ke bagian belakang tungku, yang dapat memastikan bahwa bahan bakar dengan nilai kalor rendah menyerap panas dan menyala tepat waktu, meningkatkan efisiensi pembakaran, dan mengurangi kehilangan gas akibat pembakaran tidak sempurna dan kandungan karbon pada abu terbang bermanfaat untuk mengurangi konsentrasi hitam dan debu pada gas buang. .

Perangkat peniup jelaga: tidak ada perubahan.
